En 20 secondes, debout, sans ceinture de blocage ni position contraignante, votre squelette entier est imagé en trois dimensions avec jusqu'à 9 fois moins de rayons qu'une radiographie standard. Ce n'est pas un scanner, ni une IRM : c'est le système EOS, une technologie d'imagerie médicale révolutionnaire née d'un Prix Nobel de physique.
Conçu à l'origine pour détecter les particules dans les accélérateurs du CERN, le principe de détection qui équipe aujourd'hui les cabines EOS a été adapté pour transformer la radiologie du squelette. Il bénéficie particulièrement aux enfants et adolescents suivis pour scoliose, aux patients explorés pour un trouble des membres inférieurs et à toutes celles et ceux qui nécessitent un bilan postural global.
Au sein du groupe Imagerie Gandhi, un seul centre est équipé du système EOS : notre centre Gandhi Trappes, dans les Yvelines (78). Dans ce guide, nous vous expliquons ce qu'est cette technologie, pourquoi elle représente une avancée majeure pour les patients, dans quelles situations elle est prescrite et comment se déroule concrètement l'examen.
L'histoire du système EOS est l'une des plus belles illustrations du transfert de technologie entre la recherche fondamentale et la médecine. À l'origine, il y a Georges Charpak, physicien français et Prix Nobel 1992, et une invention : la chambre à fils multifils.
En 1968, Georges Charpak met au point au CERN (Organisation européenne pour la recherche nucléaire) un nouveau type de détecteur de particules, la chambre à fils. Cette invention révolutionne la physique des hautes énergies : elle permet de localiser avec une précision extrême le passage d'une particule élémentaire, tout en générant un signal électronique exploitable directement par ordinateur.
En 1992, cette invention lui vaut le Prix Nobel de physique. Mais Georges Charpak a une autre conviction : cette technologie peut servir la médecine. Avec une équipe pluridisciplinaire, il adapte le principe de détection pour l'imagerie médicale, avec un objectif clair : réduire drastiquement la dose de rayons X reçue par le patient tout en améliorant la qualité d'image.
Après plusieurs années de développement industriel, le système EOS est mis sur le marché médical à partir de 2007. Il équipe aujourd'hui des centaines de centres d'imagerie et d'hôpitaux dans le monde, et s'est imposé comme une référence en imagerie ostéo-articulaire basse dose.
Contrairement à une radiographie standard qui utilise un large faisceau de rayons X et un détecteur unique, le système EOS repose sur un principe original : deux sources de rayons X couplées à deux détecteurs, placés perpendiculairement (à 90 degrés l'un de l'autre), qui balayent simultanément le patient de haut en bas.
Concrètement, le patient se tient debout dans une cabine ouverte. Deux faisceaux fins de rayons X, l'un de face et l'autre de profil, acquièrent en un même mouvement de balayage vertical deux images orthogonales de tout le corps. Cette acquisition simultanée présente plusieurs avantages décisifs :
C'est cette haute sensibilité de détection qui permet de réduire massivement la dose délivrée : moins de rayons sont nécessaires pour obtenir une image diagnostique de grande qualité.

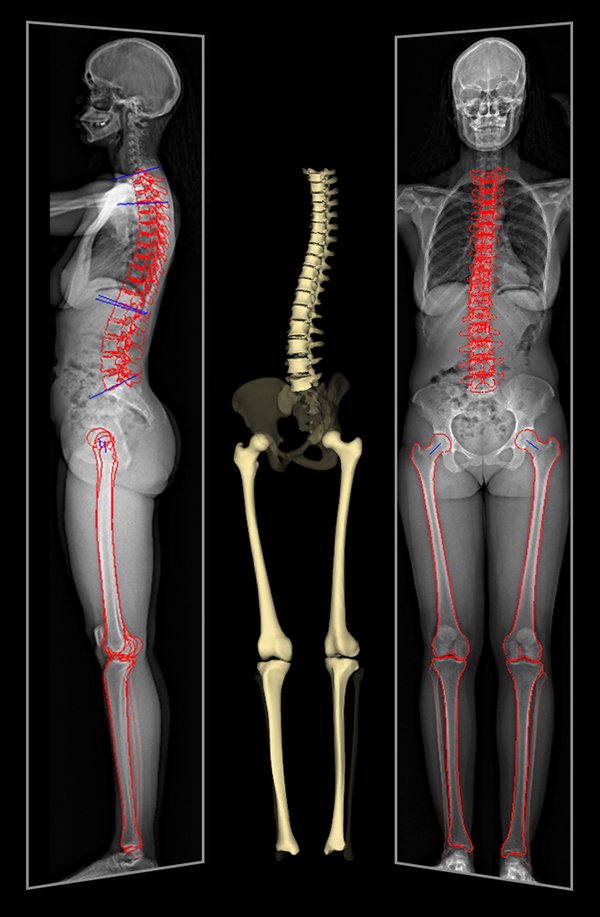

L'acquisition simultanée de deux images orthogonales n'est pas qu'une prouesse technique : elle est la clé de la reconstruction tridimensionnelle du squelette. À partir des deux clichés (face et profil), un logiciel spécialisé modélise en 3D le rachis, le bassin, les membres inférieurs ou l'intégralité du squelette.
Cette reconstruction 3D permet au médecin radiologue et aux médecins prescripteurs (orthopédistes, rhumatologues, chirurgiens du rachis) d'obtenir automatiquement des mesures biomécaniques précises : angles de Cobb, inclinaison pelvienne, version pelvienne, lordose lombaire, torsion fémorale, torsion tibiale, axe mécanique du membre inférieur, etc.
Et surtout, toutes ces mesures sont obtenues avec le patient debout, en charge : une situation physiologique que ni le scanner ni l'IRM (réalisés en position couchée) ne peuvent reproduire.
La réduction de la dose de rayons X est le bénéfice phare du système EOS. Elle s'inscrit dans un principe fondamental de radioprotection en médecine, le principe ALARA (As Low As Reasonably Achievable) : délivrer la dose la plus faible possible compatible avec une image de qualité diagnostique.
Les études publiées depuis la mise sur le marché d'EOS convergent : la dose reçue lors d'un examen EOS est entre 2 et 9 fois inférieure à celle d'une radiographie conventionnelle numérisée, selon la région explorée et le protocole utilisé. Comparée à un scanner, la réduction atteint un facteur 20 à 50.
Un mode supplémentaire dit « microdose » est disponible pour le suivi des pathologies chroniques (scoliose évolutive notamment) et permet de réduire encore la dose d'un facteur 5 par rapport à un examen EOS standard.
L'IRSN (Institut de Radioprotection et de Sûreté Nucléaire) et la SFR (Société Française de Radiologie) publient régulièrement des repères de dose en imagerie médicale et rappellent l'importance de la justification et de l'optimisation des examens irradiants. Le système EOS est cité comme un exemple concret d'optimisation réussie, tout particulièrement dans le contexte du suivi long des patients pour pathologies squelettiques.
Pour les enfants et adolescents, la réduction de dose n'est pas un simple « plus » : c'est un enjeu médical déterminant. Leurs tissus en croissance sont plus radiosensibles que ceux d'un adulte, et leur espérance de vie restante signifie que toute dose reçue dispose d'un temps long pour éventuellement induire un effet délétère.
Or, la scoliose idiopathique de l'adolescent nécessite souvent un suivi radiologique tous les 6 à 12 mois pendant plusieurs années. Multipliées, ces expositions peuvent devenir significatives. Le système EOS permet de diviser cette dose cumulée par un facteur important, tout en offrant une qualité d'image et une précision de mesure supérieures. C'est la raison pour laquelle il est de plus en plus prescrit en première intention dans le cadre de l'imagerie pédiatrique du rachis et des membres inférieurs.
Valeurs indicatives, source : repères IRSN et littérature scientifique. Les doses réelles varient selon le protocole, la morphologie du patient et la région explorée.
Si la basse dose est l'argument phare d'EOS, la position debout est son autre signature. Cette caractéristique n'est pas anecdotique : elle change la nature même de l'information diagnostique obtenue.
Le squelette humain est conçu pour supporter le poids du corps. La colonne vertébrale, le bassin, les hanches, les genoux et les chevilles travaillent en permanence contre la gravité. Lorsqu'on s'allonge, ces structures se relâchent et adoptent des positions qui ne reflètent pas la réalité de la marche, de la station debout ou des contraintes quotidiennes.
Une scoliose peut paraître moins marquée en position couchée. Un déséquilibre pelvien peut être masqué. Une inégalité de longueur des membres inférieurs, une déviation de l'axe mécanique du genou (varus ou valgus) ou une compensation posturale ne sont pleinement visibles qu'en charge.
C'est précisément ce que permet le système EOS : une imagerie tridimensionnelle dans les conditions réelles d'utilisation du squelette.
Pour les chirurgiens orthopédistes, les rhumatologues et les médecins de rééducation, l'imagerie en charge fournit des informations impossibles à obtenir autrement :
Le corps humain compense en permanence ses déséquilibres. Une bascule du bassin peut être compensée par une inclinaison rachidienne, elle-même compensée par une inclinaison de la tête. Ces chaînes de compensation ne sont visibles que sur une image corps entier en position debout : c'est l'un des apports uniques du système EOS par rapport à la radiographie segmentaire classique.
Le système EOS n'est pas un examen de première intention pour toutes les pathologies ostéo-articulaires. Il est prescrit dans des situations cliniques précises, où la combinaison basse dose + 3D + position debout apporte une valeur ajoutée réelle.
La scoliose idiopathique de l'adolescent est la première indication historique du système EOS. Elle concerne, selon les données épidémiologiques, environ 2 à 4 % des adolescents, avec une prédominance féminine.
Son suivi repose sur des clichés radiologiques répétés pour mesurer l'angle de Cobb et surveiller l'évolution de la déformation. Sur plusieurs années de suivi, la dose cumulée peut devenir significative. Le système EOS réduit drastiquement cette dose tout en apportant des mesures 3D automatisées reproductibles : angle de Cobb frontal, rotation vertébrale, cyphose, lordose, équilibre sagittal.

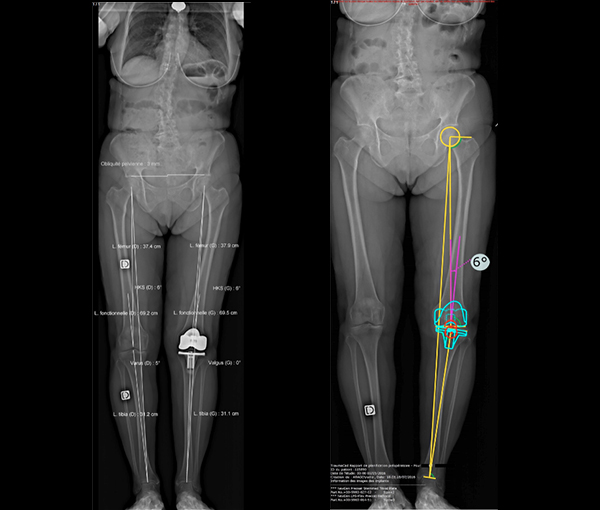

L'étude des axes mécaniques des membres inférieurs est une autre indication phare. En position debout, le système EOS permet de mesurer en 3D :
Ces mesures sont cruciales pour la planification pré-opératoire d'une prothèse de genou ou de hanche, pour le bilan d'une gonarthrose, ou pour le suivi de pathologies pédiatriques comme les genu varum et genu valgum persistants.
Chez l'adulte, le système EOS est fréquemment prescrit dans le cadre de l'évaluation des troubles statiques rachidiens : scoliose de l'adulte, cyphose, déséquilibre sagittal, bascule pelvienne. Il permet une analyse globale en un seul examen, là où il faudrait autrement multiplier les clichés radiographiques.
Après une chirurgie du rachis (arthrodèse, correction de scoliose) ou des membres inférieurs (arthroplastie, ostéotomie), le système EOS permet un suivi précis et reproductible du résultat, avec un contrôle des axes, de l'équilibre et de la posture.
Les chirurgiens orthopédistes utilisent de plus en plus la modélisation 3D EOS pour préparer leurs interventions : elle permet de définir la stratégie opératoire, le choix des implants et des niveaux à traiter. Pour un bilan plus détaillé et spécifiquement orienté rachis, nous vous invitons à consulter notre guide complet de la radiographie du rachis, qui détaille les différentes techniques disponibles et leurs indications respectives.
Pour mieux comprendre la place du système EOS dans l'arsenal de l'imagerie médicale du squelette, voici un tableau comparatif synthétique avec les trois grandes techniques utilisant les rayons X.
Tarifs donnés à titre indicatif, variables selon la zone explorée et le secteur de conventionnement. La prise en charge par la Sécurité sociale est la même pour ces trois examens : 70 % du tarif conventionné sur prescription médicale.
L'examen EOS est simple, rapide et indolore. Voici comment il se déroule concrètement lorsque vous venez dans notre centre Gandhi Trappes.
Aucune préparation particulière n'est requise : vous pouvez manger, boire et prendre vos médicaments habituels. Il n'y a pas d'injection, pas de jeune, pas de produit de contraste. Pensez simplement à :

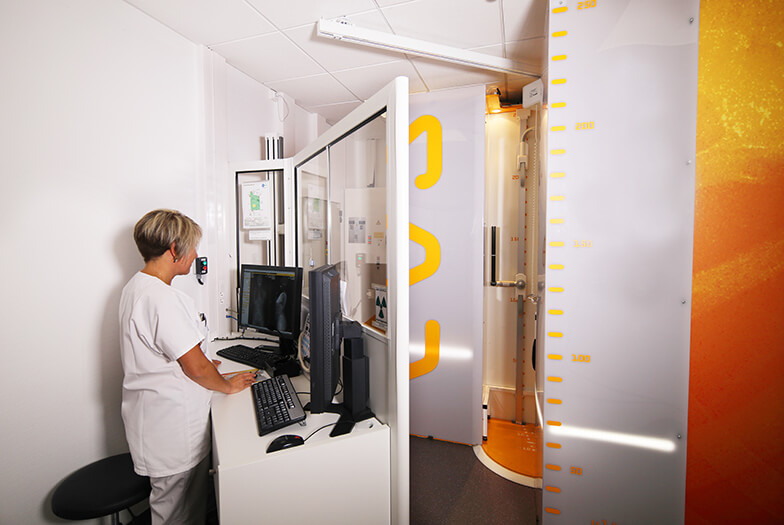

Après l'accueil par notre équipe et un bref entretien avec le manipulateur, vous entrez dans la cabine EOS, ouverte des deux côtés. Le manipulateur vous positionne précisément : pieds parallèles, bras légèrement écartés, regard droit devant. Cette position standardisée est essentielle à la qualité des mesures.
L'acquisition elle-même dure entre 10 et 20 secondes selon la zone explorée (membres inférieurs, rachis, corps entier). Vous entendez un léger bruit mécanique : c'est le balayage vertical des capteurs. L'examen est totalement indolore et ne nécessite aucune immobilisation contraignante.
Après l'examen, les images sont transmises à l'un de nos médecins radiologues, qui réalise l'interprétation et la reconstruction 3D si elle est demandée par le médecin prescripteur. Le compte rendu est généralement disponible le jour même ou sous 24 à 48 heures, selon la complexité et le type d'analyse demandée.
Vos images et votre compte rendu sont mis à disposition sur notre espace patient en ligne, et peuvent être transmis directement à votre médecin prescripteur.
Au sein du groupe Imagerie Gandhi, le système EOS est disponible exclusivement dans notre centre de Trappes. Ce positionnement unique en fait un pôle de référence pour l'imagerie basse dose du squelette dans l'ouest de l'Île-de-France, et permet aux patients des Yvelines d'accéder à cette technologie sans se déplacer à Paris.
Notre centre EOS est situé au 6 rue des Épices, 78190 Trappes, à proximité immédiate de Saint-Quentin-en-Yvelines et facilement accessible en voiture (parking disponible) comme en transports en commun. Pour découvrir l'ensemble de notre offre sur le territoire, consultez notre présentation du centre d'imagerie médicale dans les Yvelines.
Le centre Gandhi Trappes dessert l'ensemble du bassin de Saint-Quentin-en-Yvelines ainsi que les communes environnantes : Versailles, Plaisir, Maurepas, Élancourt, Guyancourt, Montigny-le-Bretonneux, La Verrière. De nombreux patients viennent également depuis Rambouillet, Houdan et l'ouest du département pour bénéficier de cette technologie.
L'examen EOS est pris en charge par l'Assurance Maladie dans les mêmes conditions qu'une radiographie : 70 % du tarif conventionné sur prescription médicale, le complément étant pris en charge par votre mutuelle selon votre contrat. En pratique, dans la majorité des cas, l'examen vous revient à zéro euro grâce au tiers payant.
Non. Le système EOS délivre une dose de rayons X jusqu'à 9 fois inférieure à celle d'une radiographie standard, et jusqu'à 50 fois inférieure à celle d'un scanner. Un mode microdose existe pour réduire encore l'exposition lors du suivi d'une scoliose. C'est précisément sa faible irradiation qui en fait un examen de choix chez l'enfant et l'adolescent suivis au long cours.
Les examens utilisant des rayons X sont en principe évités pendant la grossesse, sauf indication médicale impérieuse. Même si la dose EOS est très faible, l'examen ne sera réalisé qu'après évaluation du rapport bénéfice/risque avec votre médecin prescripteur. Signalez systématiquement une grossesse ou une suspicion de grossesse au moment de la prise de rendez-vous.
Oui, comme pour tout examen d'imagerie médicale remboursable, une ordonnance médicale est indispensable. Elle est généralement rédigée par votre médecin généraliste, un rhumatologue, un chirurgien orthopédique ou un médecin de rééducation fonctionnelle. L'ordonnance précise la zone à explorer et la question clinique posée.
Le choix dépend de la question clinique. Le système EOS est privilégié pour les bilans globaux en charge (scoliose, axes des membres inférieurs, posture). Le scanner reste indispensable pour une analyse osseuse fine (fracture complexe, recherche de lésion tumorale, bilan pré-opératoire détaillé). Les deux sont souvent complémentaires, pas concurrents.
Le compte rendu est généralement disponible le jour même ou sous 24 à 48 heures, selon la charge du centre et la complexité de l'analyse (notamment si une reconstruction 3D avec mesures biomécaniques est demandée). Vos images et votre compte rendu sont accessibles sur notre espace patient en ligne.
Le système EOS représente l'une des avancées les plus marquantes de la radiologie du squelette de ces deux dernières décennies. Hérité d'un Prix Nobel de physique, il conjugue trois bénéfices majeurs pour le patient : une dose de rayons très basse, une imagerie tridimensionnelle automatisée et une acquisition en position debout, au plus près de la réalité biomécanique du corps.
Particulièrement adapté au suivi des scolioses de l'adolescent, à l'étude des axes des membres inférieurs et au bilan postural global, cet examen complète plutôt qu'il ne remplace les autres techniques d'imagerie médicale. Dans le groupe Imagerie Gandhi, il est disponible exclusivement dans notre centre de Trappes (78), au service des patients des Yvelines et de tout l'ouest francilien. Pour plus de détails pratiques sur les conditions d'examen, consultez notre page dédiée à l'examen EOS, ou prenez rendez-vous en ligne directement.
